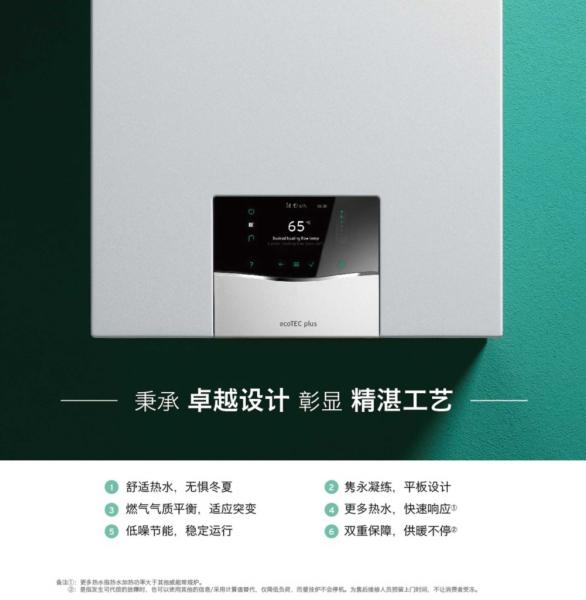

old ecoTEC plus 冷凝式燃氣采暖熱水爐
靜音節能
正品保證
施工保證
售后保證
- 產品品牌：Vaillant/威能
- 德國設計，歐洲標準
- 所屬分類：冷凝壁掛爐
- 被關注：628次
- 產品特征： 舒適熱水，無懼冬夏
雋永凝練，平板設計
燃氣氣質平衡，適應突變
更多熱水，快速響應
低噪節能，穩定運行
雙重保障，供暖不停
不止是采暖
舒適熱水，無懼冬夏
- 采暖熱效率108%，熱水更比采暖增效20%①
- 無論是采暖還是熱水，滿足不同季節不同家庭成員的洗浴需求
- 洗浴過程水量充盈舒適，啟用“淋浴間歇”模式，重新打開后，熱水依舊，無需等待
- 兩用爐1:9高變頻調節比，溫差低流量小夏天熱水不燙
雋永凝練，平板設計
- 平板直觀，簡潔大方，雋永凝練
- 觸摸屏控制，無翻蓋，使用便捷
- 菜單邏輯簡單，中文易懂易學易用
燃氣氣質平衡，適應突變
- 燃氣氣質發生變化時，或突然遭遇極端天氣，確保壁掛爐自動調節適應且穩定運行
- IoniDetect離子火焰監測技術結合自動校準技術ADA，為壁掛爐平穩運行保駕護航
更多熱水，快速響應②
- 增效熱水功能，提供加大熱水輸出功率
- 速熱功能，快速得到指定溫度熱水
低噪節能，穩定運行
- LIN Bus水泵低負荷運行，節能低噪，減少機器啟動次數，平滑運行
雙重保障，供暖不停③
- 由于內部或者外部原因造成的輕故障，低負荷繼續運行，給售后上門留出時間
備注：
①：數據來源為規格型號LL1GBQ36-VUW 35/40CS/1-5 (N-CN) 產品，報告編號2021R-0740，按GB 20665的規定，在30%額定熱負荷的供暖熱水效率為108%。
②：更多熱水指熱水加熱功率大于其他威能常規爐/冷凝爐。
③：“輕故障”是指發生可代償的故障時，也可以使用其他的信息/采用計算值替代，僅降低負荷，而壁掛爐不會停機。為售后維修人員預留上門時間，不讓消費者受凍。
規格
| 產品名稱 |
LN1GBQ20-VU 20 CS/1-5(N-CN) |
LN1GBQ26-VU 25 CS/1-5(N-CN) |
LN1GBQ31-VU 30 CS/1-5(N-CN) |
LN1GBQ36-VU 35 CS/1-5(N-CN) |
LL1GBQ20-VUW 20/26 CS/1-5(N-CN) |
LL1GBQ26-VUW 25/32 CS/1-5(N-CN) |
LL1GBQ31-VUW 30/36 CS/1-5(N-CN) |
LL1GBQ36-VUW 35/40 CS/1-5(N-CN) |
|---|---|---|---|---|---|---|---|---|
| 50/30 ℃下的額定供熱功率范圍 | 3.8-21.6kW | 3.8-27.1kW | 4.3-32.5kW | 4.9-37.7kW | 3.8-21.6kW | 3.8-27.1kW | 4.3-32.5kW | 4.9-37.7kW |
| 熱水最大供熱功率 | 24.0kW | 30.0kW | 34.8kW | 39.7kW | 26.0kW | 32.0kW | 36.0kW | 39.7kW |
| 最高供水溫度 | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ |
| 供水溫度調節范圍(出廠設置：75℃) | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ |
| 最大工作壓力供暖設備 |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
0.3MPa (3.0bar) |
| 基于△T=20K的額定循環水量 | 860l/h | 1075l/h | 1290l/h | 1498l/h | 860l/h | 1074l/h | 1290l/h | 1498l/h |
| 針對額定循環水量的水泵揚程 |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
0.025MPa (0.250bar) |
| 啟動水量 | – | – | – | – | 2l/min | 2l/min | 2l/min | 2l/min |
| 單位流量D(△T=30 K) | – | – | – | – | 11.7kg/min | 14.4kg/min | 16.2kg/min | 19.4kg/min |
| 熱水溫度調節范圍 | – | – | – | – | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 流量限制器 | – | – | – | – | 9.4l/min | 11.7l/min | 14.0l/min | 14.0l/min |
| 設備側的燃氣接頭 | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm |
| 設備側供暖供水/和回水管接口 | G3/4“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ |
| 設備側冷水/熱水接口 | G1/2“ | G1/2“ | G1/2“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ | G3/4“ |
| 安全閥接口 | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm |
| 冷凝水排放軟管 | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm |
| 近期/排煙管道接頭 | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm |
| 天然氣12T(G20)燃氣接頭壓力 | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa |
| 基于15℃和1013mbar的最大氣體體積，干燥氣體(熱水制備/供暖運行)，12T(G20) | 2.6m3/h | 3.2m3/h | 3.7m3/h | 4.3m3/h | 2.8m3/h | 3.4m3/h | 3.9m3/h | 4.3m3/h |
| 氮氧化物排放等級 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 重量(不帶包裝、不帶水) | 34kg | 36kg | 36kg | 38kg | 36kg | 37kg | 37kg | 41kg |
| 額定電壓/電源頻率 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允許的連接電壓 | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V |
| 待機電能消耗 | 3W | 3W | 3W | 3W | 3W | 3W | 3W | 3W |
| 外殼防護等級 | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| 設備尺寸(高*寬*深)mm | 720*440*348 | 720*440*348 | 720*440*348 | 720*440*382 | 720*440*348 | 720*440*348 | 720*440*348 | 720*440*382 |
